小型エンジン(発電機、バイクなど)のキャブレータートラブルは、多くのユーザーが一度は経験する問題です。

発電機を使っていると、突然エンジンが不安定になり「ブンブン」と音を立てながら回転数が上下する「ハンチング」という現象に悩まされることがあります。

また、キャブレターからのガソリン漏れも頻繁に発生する問題です。

本記事では、キャブレターにおける2つの主要な問題—ハンチングガソリン漏れ—について、原因と修理方法を詳しく解説します。

メカに詳しくない方でも理解できるよう、原因を丁寧に説明していきますので、ぜひ最後までお付き合いください。

Contents

キャブレータートラブルの主要原因:汚れと劣化

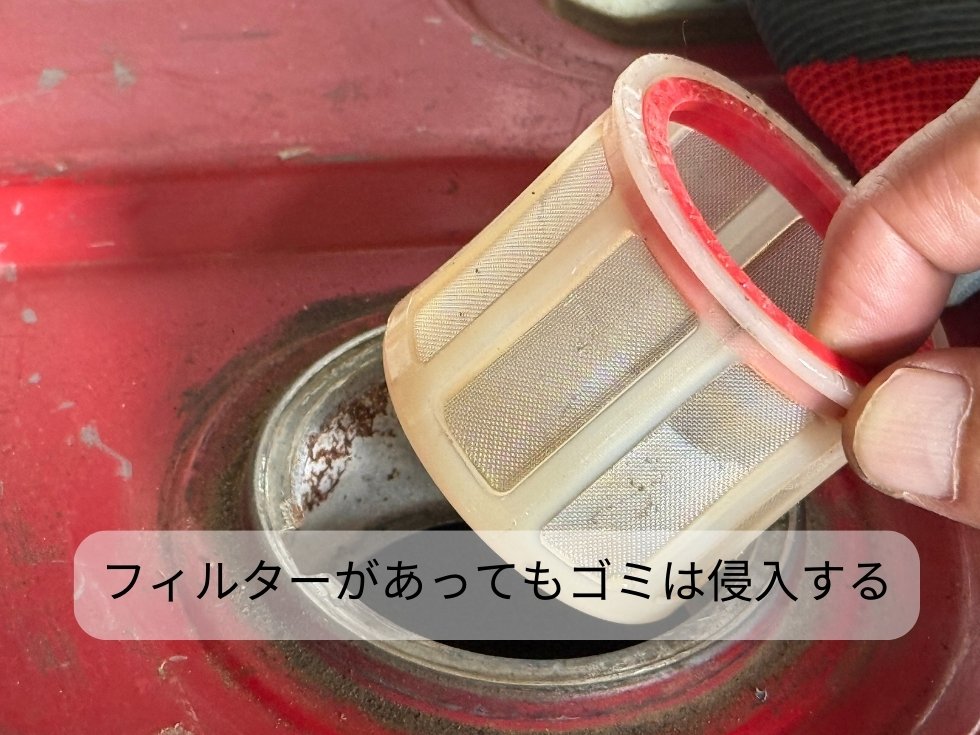

発電機のタンクフィルター

そもそも、キャブレーターのトラブルの原因は、汚れがほとんどです。

これは内部の燃料通路の詰まりから始まる一連の問題へと発展します。

汚れの蓄積メカニズム

粉じんやガソリンの劣化などが主な原因です。

タンクキャップフィルターで汚れをある程度カットしているものの、長い間に細かい粉じんがガソリンと共にキャブ内に侵入します。

これらの汚れは人体の血管における悪玉コレステロールのように、毛細血管のように細い通路で詰まってしまうのです。

特に問題なのは、目に見えないほど微細な通路での詰まりです。

キャブレターの内部には、針の穴よりも細い通路が多数存在し、そこに汚れが蓄積していくと、燃料の流れが妨げられます。

ガソリンの劣化と燃料の問題

ガソリンは時間の経過とともに劣化し、粘性が増してワニス状の物質を形成します。

このワニスがキャブレター内部に付着すると、次第に固まって詰まりの原因となります。

特に長期間使用しない機器では、タンク内のガソリンが劣化し、次回使用時にトラブルの原因となることが多いです。

部品の劣化と破損

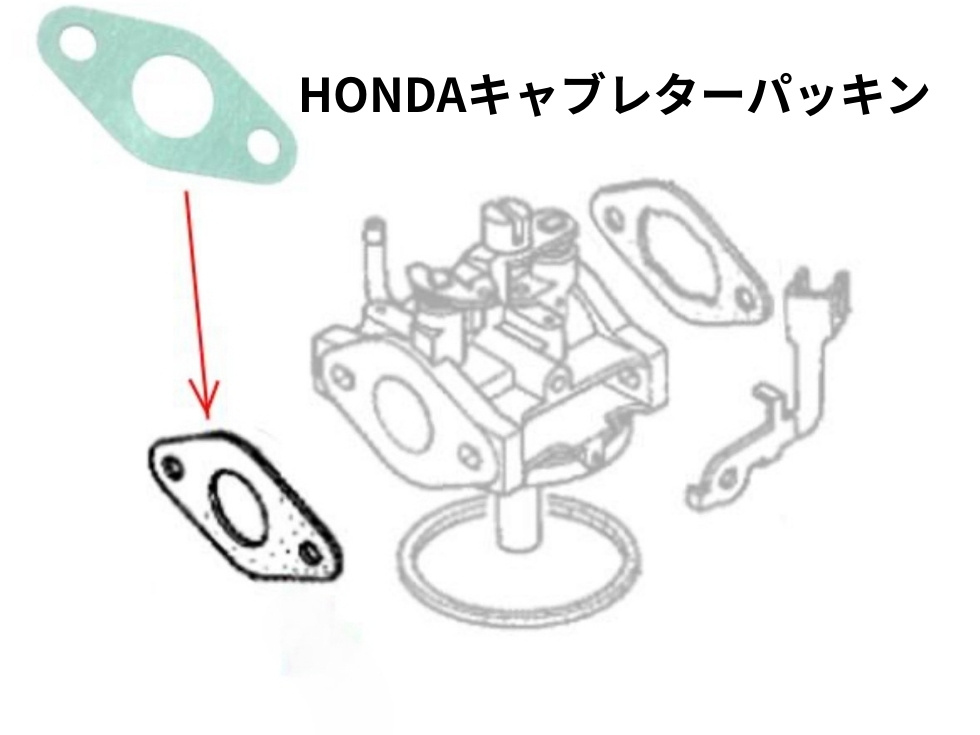

HONDA発電機キャブレター部分のパッキン

また、パッキンや消耗部品の破損・劣化もキャブレータートラブルの大きな原因です。

ゴム製のパッキンやガスケットは、燃料や熱、時間の経過によって硬化したり、亀裂が入ったりします。

これにより、気密性が損なわれ、空気が漏れたり燃料が漏れたりする原因となります。

フロートバルブやニードルバルブなどの金属部品も、長期間の使用で摩耗したり、微細な傷がついたりすることで、正確な燃料制御ができなくなることがあります。

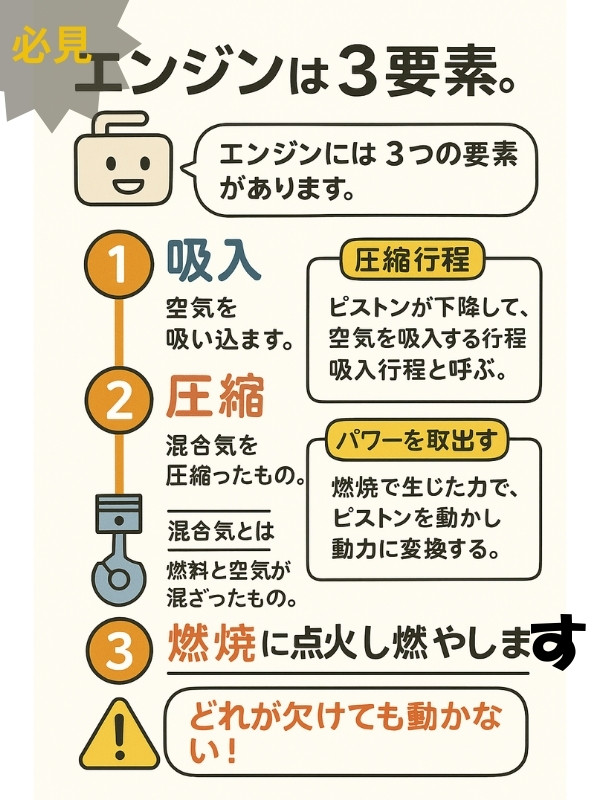

エンジンの3要素:「よい圧縮・よい混合器・よい火花」

エンジンが正常に動作するためには、「よい圧縮・よい混合器・よい火花」という3つの要素が必要不可欠です。

これはエンジンのトラブルシューティングにおける基本原則であり、この3つのどれか一つでも不足すると、エンジンは正常に動作しません。

よい圧縮(Good Compression)

エンジンの圧縮とは、ピストンがシリンダー内で空気と燃料の混合気を圧縮する能力を指します。

適切な圧縮がなければ、燃料が効率的に燃焼せず、エンジンの出力低下やかからないなどの問題が発生します。

圧縮の確認方法

シリンダーヘッドを取り外し、ピストンリングやバルブの状態を視覚的に確認する

圧縮計を使用して各シリンダーの圧縮圧力を測定する(正常値はエンジンによって異なりますが、一般的に7~10kg/cm²程度)

キックやセルで回したときの抵抗感で大まかに判断することも可能

圧縮が悪い原因としては、ピストンリングの摩耗、バルブシートの摩耗や焼き付き、ガスケット

の劣化などがあります。

よい混合器(Good Carburetion)

混合器(キャブレター)の役割は、適切な空燃比の混合気をエンジンに供給することです。

理想的な空燃比(約14.7:1)で混合された燃料と空気がエンジンに送られることで、効率的な燃焼が可能になります。

しかし、先述の通り、汚れや粉じん、ガソリンの劣化などによりキャブレター内部の細い通路が詰まると、この機能が損なわれます。

キャブレターの状態確認
  • アイドリング時のエンジン音が安定しているか
  • スロットル操作に対してエンジンが滑らかに反応するか
  • 黒煙(濃すぎる)や白煙(薄すぎる)などの異常な排気がないか
  • 燃費が極端に悪くなっていないか

本記事の前半で解説したハンチングや燃料漏れは、この「よい混合器」の条件が満たされていない状態です。

よい火花(Good Spark)

火花は点火系統から供給され、燃料と空気の混合気に着火させる役割を持ちます。

適切なタイミングで強い火花が発生しなければ、混合気が効率的に燃焼せず、エンジンの出力低下やかからないなどの問題が発生します。

火花の確認方法
  • プラグを外し、エンジンを回転させながらプラグの電極間に青白く強い火花が飛ぶか確認する
  • プラグの状態(汚れや摩耗)を視覚的に確認する
  • イグニッションコイルや配線の状態を確認する

火花が弱い原因としては、プラグの劣化、イグニッションコイルの不良、配線の断線や接触不良などがあります。

3要素の連携とトラブルシューティング

エンジントラブルが発生した場合、まずこの3要素を系統的に確認することで、問題の原因を特定しやすくなります。

例えば:
  • エンジンがかからない場合:まず「火花」を確認し、次に「圧縮」と「混合器」を確認
  • エンジンがかかるが調子が悪い場合:「混合器」に問題がある可能性が高い
  • エンジンの出力が低下している場合:「圧縮」や「混合器」に問題がある可能性が高い

これら3要素を理解し、系統的に確認することで、エンジントラブルの診断と修理が効率的に行えます。

キャブレターの基本構造と燃料経路

まず、問題解決の基礎となるキャブレターの構造を理解しましょう。

フロートチャンバーとフロートの仕組み

キャブレターには「フロートチャンバー」と呼ばれる部分があり、ここにガソリンが溜まります。

フロートチャンバー内には「フロート」と呼ばれる浮き袋のような部品があり、ガソリンの量に応じて上下します。

ガソリンが適量になるとフロートが上がり、バルブによってガソリンの供給が止まる仕組みになっています。

この仕組みも、フロートバルブの劣化や摩耗、あるいはチャンバー内部の汚れの蓄積によって正常に機能しなくなることがあります。

特にフロートピンが汚れで動きが悪くなると、適切な燃料レベルを維持できなくなります。

燃料の流れと経路

発電機キャブレーターの基本構造図解

燃料の流れはこうなります:
  1. ガソリンはフロートチャンバーに溜まります
  2. ガソリンはメインジェットを通ります(バイクの場合はスロー系とメイン系は別通路ですが、発電機の場合はパイロット系もメインジェットを通ります)
  3. メインジェットを通った燃料がノズルに入り、エンジンへと供給されます

これらの経路のどこかに汚れが蓄積すると、燃料の流れが妨げられ、エンジンの性能に影響します。

特に注意すべきは、メインジェットや各種の微細な穴(オリフィス)です。

これらは直径が非常に小さいため、わずかな汚れでも詰まりを引き起こします。

長期間の使用で劣化したガソリンから生じるワニス状の物質も、これらの微細な穴を詰まらせる主な原因です。

問題1:エンジンのハンチング

ハンチングの原因と基本知識

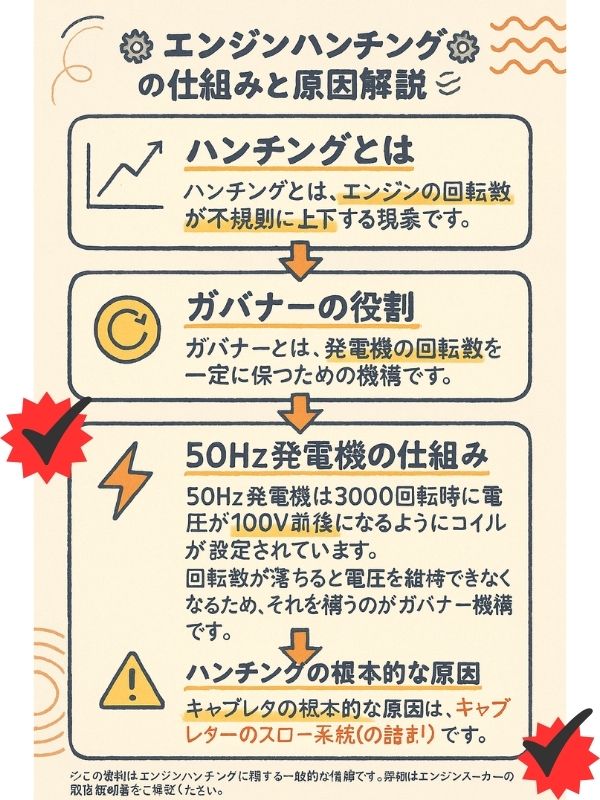

ハウチング現象の図解

ハンチングとは、エンジンの回転数が不規則に上下する現象です。

ガバナーとは、発電機の回転数を一定に保つための機構です。

50Hz発電機は3000回転時に電圧が100V前後になるようにコイルが設定されています。

回転数が落ちると電圧を維持できなくなるため、それを補うのがガバナー機構です。

ハンチングの根本的な原因は、キャブレターのスロー系統(アイドリング系統)の詰まりです。

ここでも最も多いのが汚れや粉じんによる詰まりです。

スロー系が詰まって燃料が出ていないために回転数が落ち込み、それを補うためにガバナーがスロットルを一時的に開ける。

この動作の繰り返しがハンチングとなって現れるのです。

詰まりやすい箇所と特定方法

キャブレターで特に詰まりやすい場所を具体的に説明します:
  • メインジェットは詰まりやすい
  • ノズルの側面も詰まりやすい
  • ノズルからパイロットジェットへの内部通路が非常に詰まりやすい
  • アジャストスクリューを取った後の穴通り前の分岐部分も極めて詰まりやすい

これらの箇所には、タンクキャップフィルターでも完全に除去できない微細な粉じんが長期間にわたって蓄積します。

特に、使用頻度が低い機器や長期保管された機器では、燃料の劣化によって生じたワニス状の物質がこれらの通路を塞ぎ、深刻な詰まりを引き起こします。

効果的な内部洗浄テクニック

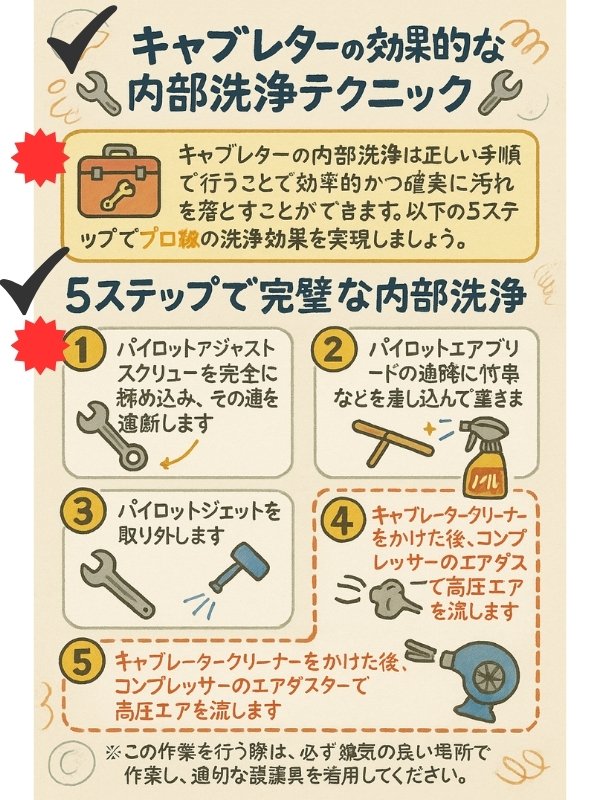

発電機キャブレターの清掃手順図解

効率的な方法を紹介します:

  1. パイロットアジャストスクリューを完全に締め込み、その通路を遮断します
  2. パイロットエアブリードの通路に竹串などを差し込んで塞ぎます
  3. パイロットジェットを取り外します
  4. パイロットジェットの穴の奥までノズルを突っ込み、キャブレータークリーナーをかけます
  5. キャブレータークリーナーをかけた後、コンプレッサーのエアダスターで高圧エアを流します

この方法は、通常の洗浄では到達できない深部の汚れや、頑固な堆積物を効果的に除去するために重要です。

特に、長期間使用していない機器では、劣化したガソリンから生じた粘着性のあるワニス状の物質が通路に固着していることがあり、単純な洗浄では除去できないことがあります。

問題2:キャブレターのガソリン漏れ

ガソリン漏れの主な原因

キャブレターからのガソリン漏れには主に下記の原因が考えられます:
  1. ガスケットの劣化 - パッキンが赤くなっているなど、劣化の兆候があれば交換が必要です
  2. フロートの不具合 - フロートが下りっぱなしになると、ガソリンが流れ続けます
  3. フロートバルブの故障 - バルブがうまく閉まらず、ガソリンが過剰に供給されます

これらの問題は、時間の経過とともに自然に発生します。

ゴム製のパッキンやガスケットは、燃料との接触や熱による劣化で硬化したり、亀裂が入ったりします。

また、フロートバルブには微細な粉じんやゴミが付着して、完全に閉じなくなることがあります。

さらに、フロート自体も経年劣化で重くなったり、変形したりすることで、適切な高さでバルブを閉じられなくなることもあります。

漏れ状態の診断方法

ガソリン漏れの正確な位置と原因を特定するためには、以下の手順で診断することが効果的です。

  1. ドレンからガソリンを抜いて状態を確認する
  2. ガソリンコックの操作で漏れ方に変化があるかチェックする
  3. エンジンをかけた状態と停止状態で漏れの違いを観察する
  4. ホースやリンケージの接続部分から滲みがないか確認する

フロートバルブの故障とその影響

フロートやバルブに問題が生じると、ガソリンの制御が正常に行われなくなります。

バルブの不具合やフロートの動きが悪くなると、ガソリンが常に供給され続け、漏れの原因となります。

これはエンジンが止まっている時でも発生する可能性があり、危険な状況を招く恐れがあります。

フロートバルブの劣化は、単にゴミや汚れの付着だけでなく、部品自体の経年劣化によっても起こります。

特に、ニードルバルブの先端部分は精密に加工された部品であり、わずかな摩耗でも燃料制御の精度に影響します。

また、フロートピンなどの金属部品も腐食や摩耗によって動きが悪くなることがあります。

3要素の相互関係とキャブレター問題

キャブレターの問題は、「よい混合器」の要素に直接影響しますが、他の要素とも密接に関連しています。例えば:

  1. キャブレターと圧縮の関係
    • キャブレターから供給される混合気が濃すぎると、プラグが燃料で濡れて圧縮が実質的に低下することがあります
    • 混合気が薄すぎると、燃焼温度が上昇し、長期的にピストンやバルブなどの部品に負担をかけ、圧縮の低下につながります
  2. キャブレターと火花の関係
    • 混合気が濃すぎると、プラグが汚れやすくなり、火花の質が低下します
    • 混合気が薄すぎると、着火しにくくなるため、良質な火花がより重要になります

こうした相互関係を理解することで、キャブレタートラブルが他のエンジン部分に及ぼす影響も考慮した包括的な診断と修理が可能になります。

予防メンテナンス

キャブレター詰まりの予防

予防策として最も効果的なのは、定期的な燃料の入れ替えと、長期保管時の燃料抜きです。ガソリンは時間が経つと酸化して粘性が増し、ワニスと呼ばれる物質を生成します。

これがキャブレターの詰まりの主な原因です。

また、良質な燃料を使用し、エアクリーナーを定期的に清掃または交換することも重要です。

燃料添加剤(スタビライザー)の使用も効果的です。

ガソリン漏れの予防

定期的なキャブレターの清掃と点検が重要です。

特に長期間使用しない場合は、ガソリンを抜いておくことで、ガソリンの劣化によるゴミの発生やガスケットの劣化を防ぐことができます。

また、定期的にガスケットやパッキンを交換することも効果的です。

3要素全体の健全性を保つ総合的なメンテナンス

エンジンを長期間健全に保つには、3要素すべてをカバーする総合的なメンテナンスが重要です。

  1. 圧縮のメンテナンス
    • 定期的なオイル交換でピストンやシリンダーの摩耗を防ぐ
    • エンジンに過度の負荷をかけない運転習慣
    • 適切なエンジンの暖機運転
  2. キャブレターのメンテナンス
    • 定期的な清掃と調整
    • 品質の良い燃料の使用
    • エアクリーナーの定期的な清掃・交換
    • 使用しない期間が長い場合は、燃料を抜いておく
  3. 点火系のメンテナンス
    • プラグの定期的な点検と交換
    • 配線の点検
    • イグニッションコイルの点検

これらを総合的に行うことで、エンジンの寿命を延ばし、トラブルを未然に防ぐことができます。

よくある質問

Q1: キャブレタークリーナーだけで内部通路の詰まりは解消できますか?

A1: 残念ながら、キャブレタークリーナーだけでは内部通路、特にノズルからパイロットジェットへの細い経路の詰まりを完全に解消することは難しいです。

本記事で紹介したような、エアブリードとアジャストスクリューを塞いで背圧をかける方法を併用することで、効果的に清掃できます。

Q2: ハンチングしている発電機でも使用し続けても大丈夫ですか?

A2: ハンチング状態での継続使用は推奨できません。

負荷変動に対して安定した電圧が供給されず、接続している電子機器に悪影響を及ぼす可能性があります。

また、エンジン自体にも無駄な負担がかかり、燃費も悪化します。早めの修理をお勧めします。

Q3: キャブレターのガソリン漏れは危険ですか?

A3: はい、非常に危険です。

ガソリンは引火性が高いため、漏れたガソリンが熱い部品や火花に触れると火災の原因となる可能性があります。

ガソリン漏れを発見したら、すぐにエンジンを止め、火気を近づけないようにしましょう。

Q4: 負圧式と自然落下式の燃料供給システムの違いは何ですか?

A4: 自然落下式はガソリンタンクからの重力によってガソリンが供給される方式で、タンクがキャブレターより高い位置にある必要があります。

一方、負圧式はエンジンの吸気行程で生じる真空(負圧)を利用してガソリンを吸い上げる方式で、タンクの位置に依存しません。

多くのバイクは負圧式を採用しています。

Q5: キャブレターの修理は自分でできますか?

A5: 基本的な工具セットがあれば可能です。

ただし、ジェット用のドライバーは先端を加工したものを用意すると作業がスムーズです。

基本的な清掃やガスケット交換などの簡単なメンテナンスは、適切な知識と工具があれば自分でもできます。

ただし、フロートバルブの交換や精密な調整が必要な場合は、経験や専門知識が必要となるため、初心者の方は専門店に依頼することをお勧めします。

Q6: エンジンがかからない場合、「よい圧縮・よい混合器・よい火花」の順番で確認すべきですか?

A6: 一般的には「よい火花」から確認するのが効率的です。

火花の確認が最も簡単で、点火プラグを外して目視で確認できるからです。

次に「よい混合器」を確認し、最後に「よい圧縮」を確認するのが通常の手順です。

圧縮の確認には工具や部品の分解が必要な場合が多いため、最後に行います。

Q7: 粉じんはタンクキャップフィルターでは完全に除去できないのですか?

A7: はい、タンクキャップフィルターは大きな粉じんやゴミは捕捉できますが、微細な粉じんや燃料中に溶け込んだ不純物までは完全に除去できません。

長期間の使用で、これらの微細な粒子がキャブレターの内部に蓄積し、詰まりの原因となります。

特に、環境中の塵やほこり、燃料の品質によっても影響を受けます。

おわりに

キャブレターのハンチングトラブルや燃料漏れは、表面的な洗浄だけでは解決できないことが多いのが現実です。

本記事で解説したように、これらの問題の根本原因は主に汚れや粉じん、ガソリンの劣化、そしてパッキンや消耗部品の劣化にあります。

特に注目すべきは、タンクキャップフィルターを通過する微細な粉じんが、毛細血管のように細いキャブレター内部の通路に蓄積していく点です。

これらは悪玉コレステロールのように、徐々に通路を塞いでいきます。

エンジンの3要素「よい圧縮・よい混合器・よい火花」を理解し、それぞれを適切に診断・メンテナンスすることで、多くのエンジントラブルを効率的に解決できます。

これらの要素は互いに影響し合うため、総合的な視点でエンジンの状態を評価することが重要です。

これらの知識を活かして、ご自身のエンジン機器のメンテナンスに役立てていただければ幸いです。

適切な予防と定期的なメンテナンスにより、多くのキャブレタートラブルを未然に防ぐことができます。

特に重要なのは、良質な燃料の使用と、使用しない期間の燃料抜きです。

これだけでも、多くのトラブルを避けることができるでしょう。

重要キーワード10選

🛠️ キャブレーター キャブレーターは、エンジンに適切な空燃比の混合気を供給する装置です。

内部には非常に細い通路があり、燃料の流れを制御します。

汚れや粉じんが蓄積すると詰まりが生じ、エンジンの性能に悪影響を及ぼします。

🔄 ハンチング ハンチングとは、エンジンの回転数が不規則に上下する現象で、「ブンブン」という音が特徴です。

キャブレーターのスロー系統の詰まりが主な原因で、ガバナー機構との相互作用で発生します。

💧 ガソリン漏れ キャブレーターからのガソリン漏れは、ガスケットの劣化やフロートバルブの故障により発生する危険な症状です。

漏れたガソリンは火災の原因となるため、発見次第すぐに対処する必要があります。

🧹 汚れと詰まり キャブレータートラブルの主な原因は微細な粉じんやガソリンの劣化によって生じる汚れです。

特にメインジェットやノズルの側面、内部通路などが詰まりやすく、エンジン性能に影響します。

🔍 フロートチャンバー フロートチャンバーはキャブレーター内でガソリンを溜める部分で、フロートという浮き袋状の部品によってガソリン量が調節されます。

フロートの不具合はガソリン漏れの主な原因となります。

🔄 エンジンの3要素 「よい圧縮・よい混合器・よい火花」はエンジンが正常に動作するための3つの基本要素です。

どれか一つでも不足すると、エンジンは正常に動作せず、トラブルの診断もこの観点から行います。

🧪 ガソリンの劣化 時間経過とともにガソリンは酸化して粘性が増し、ワニス状の物質を形成します。

これがキャブレーター内部に付着して固まり、詰まりの原因となります。

特に長期保管した機器で問題になります。

🧼 効果的な内部洗浄 キャブレーターの詰まりを解消するには、単純な洗浄では不十分です。

通路を塞いで背圧をかけながらクリーナーとエアを使う特殊な手法が効果的で、深部の頑固な汚れも除去できます。

⚙️ ガバナー機構 ガバナーは発電機などで回転数を一定に保つための機構です。

キャブレーターの詰まりで回転数が落ちると、ガバナーがスロットルを開ける動作を繰り返し、ハンチングの原因となります。

🔧 予防メンテナンス キャブレータートラブルを予防するには、定期的な燃料の入れ替えと長期保管時の燃料抜きが効果的です。

また、良質な燃料の使用とエアクリーナーの定期清掃も重要な予防策となります。
